Matthias aka luftKNIPSER

Matthias aka luftKNIPSER

Seit 2012 begeisterter Kopterflieger mit Affinität für FPV-Racing und Luftaufnahmen. Angefangen hat es mit einer Parrot AR.Drone 2.0, welche zum Erstellen von Luftaufnahmen während dem Hausbau verwendet wurde. Bereits ein Jahr später kamen dann weitere Modelle dazu. Als Sender setzt Matthias eine Taranis X9D Plus ein. Im Hangar tummelt sich mittlerweile einiges an Multikoptern.

Yuneec Tornado H920+

Align M690L Multikopter

Durch einen Umbau eines M480L auf einen Hexakopter ist der M690L entstanden. Mit diesem Setup ist eine Nutzlast von bis zu 5.5kg tragbar. Dies ist mehr als ausreichend für ein Gimbalsystem samt Spiegelreflexkamera.

Align M690 Hexakopter

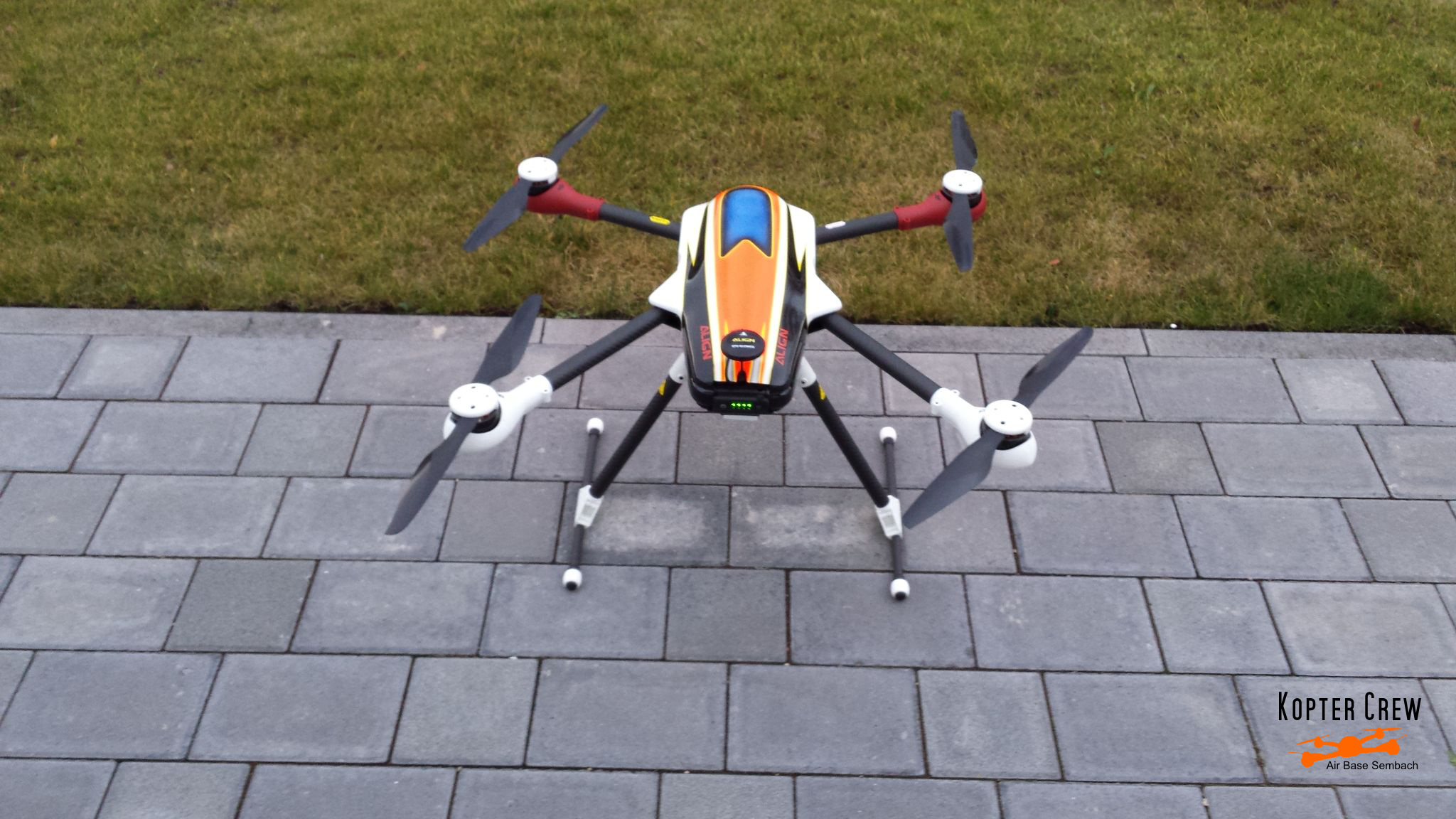

Align M480L Multikopter

Der M480L ist primär für Luftaufnahmen angeschafft worden. Die original Flugsteuerung wurde durch einen Pixhawk Flightcontroller ersetzt. Als Lipo kommt ein SLS APL v2 mit 7000mAh zum Einsatz. Das Abfluggewicht beträgt 4050 Gramm.

Der M480L am Boden
M480L in der Luft
Align M480L G3-5D Gimbal
Align M480L G2

Yuneec Typhoon H mit RealSense

Yuneec Typhoon H RealSense

DJI Mavic 2 Pro Hasselblad

AMAXinno Freestyle 7 FPV

AMAXinno Freestyle 5 – Purple Runner

AMAXinno Freestyle 5 – Der Performer

AMAXinno R6 – Rapid Bee

RoboterKing X195 Racecopter

Pink Panther“ hat er als Namen bekommen. Sehr Agil und ordentlich Power an 4s mit 2600 KV Motoren.

Technische Details des X195:

  • Flightcontroller: SP Racing F3 mit Betaflight
  • Motoren: Racerstar Racing Edition BR2205 2600 KV
  • Regler: Racerstar RS30A Lite S 30A BLHeli_S
  • Propeller: Kingkong 5045 Tri-Blade
  • Empfänger: FrSky XSR
  • FPV-Kamera: Runcam Swift 2
  • Videosender: Eachine ET526
  • FPV Antenne: Aomway 5.8G 4 Leaf
  • PDB: Diatone 8.3
  • LiPo: 4S 1550 mAh 40C
  • Leegewicht ohne Lipo: 337g
  • Abfluggewicht mit Lipo: 523g

AMAXinno Racer 4 165mm

AMAXinno FreeStyle 2.5 120mm

  • Rahmen: AMAXinno Freestyle 2.5
  • Flugsteuerung: Airbot Omnibus Nano F4 mit OSD
  • Motoren: 4x AMAXinno 1106 6100KV Brushless
  • Regler: 4in1 10A DSHOT 600
  • Propeller: Gemfan 2540 Tri-Blade
  • Empfänger: FrSky R-XSR
  • FPV-Kamera: Foxeer Micro Arrow Pro 4:3
  • Videosender: EWRF E7087U 25mW
  • LiPo: 4S 550 mAh 70C

Nachfolgend alle ehemaligen Multikopter. Diese wurden primär verkauft oder zerlegt und die Teile neu verwertet. Keiner der Kopter wurde geschrottet. 🙂

H550 Pixhawk – „Schwarze Witwe“

H550

Das Setup des H550:

  • Rahmen: H550 mit schwarzen Armen
  • Flugsteuerung: pixhawk Autopilot
  • Motoren: 6x Racerstar BR2212 980KV 2-4S Brushless
  • Regler: 6x DYS BL30A Mini 30A BLHeli ESC OPTO 2-6s
  • Propeller: aeronaut CAM-Carb-Light 9×5″
  • Empfänger: FrSky X4R-SB
  • GPS: Ublox M8N
  • LiPo: 3S 5000mAh 25C

F-450 mit Naze32 Rev. 6

F450 mit CC3D und remzibi OSD

Das Setup des F-450 im Detail:

  • Rahmen: F-450 Frame Clone
  • Flugsteuerung: Naze32 10 DOF Rev. 6 mit INAV Firmware
  • Motoren: 4x MRT GM-413 mit 960kV Brushless
  • Regler: 4x MRT GE-183 18A mit BEC
  • Propeller: 10″ mit einer Steigung von 4,5 (1045)
  • Empfänger: FrSky X4R-SB
  • GPS: Ublox NEO M8N
  • FPV-Cam: 600TVL 1/4 1.8mm CMOS FPV 170 Degree Wide Angle Lens
  • OSD: micro MinimOSD
  • Videosender: Foxeer TM25 5.8G 25mW 40 Kanal
  • LED: Flytron Strobon NEO Light Solution (Animation an den Armen)
  • LED: Suchspot 0.9 W (Unterseite)
  • LiPo: 3S 5000mAh 25C

Blade 350QX2 v3.0

Am Blade 350QX2 ist das GB200 Gimbal mit einer GoPro Hero 3 Black Edition montiert. Für mehr Bodenfreiheit hat der Multikopter ein größeres Landegestell bekommen. Um das Live-Bild der Kamera zu übertragen, ist ein ImmersionRC 25mW Videosender installiert. Als Flugschreiber ist Flytrex Core v2 angeschlossen.

Blade 350QX2 v3 mit Gimbal

DJI Mavic Pro

Mein erster DJI Multikopter. Der Mavic Pro hat mich doch positiv überrascht. Von der Phantom Serie war ich als Blade 350QX Pilot nie angetan und man hat viel Negatives gehört. Da einige bei uns in der Truppe sich einen DJI Mavic Pro geholt haben und nur positiv davon gesprochen haben, habe ich es auch mal gewagt.

DJI Mavic Pro

Lisamrc LS-300 Beetle Carbon

Der LS-300 ist ein Hexakopter der 300mm Klasse. Die Hauptplatte und die Arme sind aus Carbon gefertigt. Zusätzlich verfügt der Hexakopter eine programmierbare LED Beleuchtung am Heck.

FPV Beetle Lisamrc LS-300

Das Setup des Lisamrc FPV Beetle im Detail:

  • Rahmen: Lisamrc LS-300 FPV Beetle Carbon
  • Flugsteuerung: Abusemark Afroflight Naze32 Rev6 6DOF mit Betaflight 3.0.1 Firmware
  • Motoren: 6x dys 1806-2300KV Brushless
  • Regler: 6s dys 20A Opto mit BLHeli 14.8 Firmware
  • Propeller: 5040 Kingkong
  • Empfänger: FrSky X4R-SB
  • FPV-Kamera: 600TVL 1/4 1.8mm CMOS FPV 170 Degree Wide Angle Lens
  • Videosender: FXT 25mw 40CH
  • LED:  WS2812B RGB 8-fach am Heck
  • LiPo: 3S 1800 mAh 75C
  • Leergewicht: 481g
  • Abfluggewicht: 649g

TransTec Frog Lite

  • Flightcontroller: SP Racing F3 mit Betaflight
  • Motoren: Racerstar Racing Edition BR2306S 2700 KV
  • PDB und Regler: Racerstar RS33A x4 BLHeli_S ESC
  • Propeller: Kingkong 5045 Tri-Blades
  • Empfänger: FrSky XSR
  • FPV-Kamera: Foxeer HS1177
  • Videosender: Eachine VTX03 Super Mini 5.8G 72CH
  • LiPo: 4S 1550 mAh 75C
  • Leegewicht ohne Lipo: 340g
  • Abfluggewicht mit Lipo: 528g

EX220 True X  – Grashopper

AMAXinno H6 Green Hornet

AMAXinno H6 Green Hornet

Verbaute Komponenten im AMAXinno H6:

  • Flightcontroller: SP Racing F3 (Clone) mit Betaflight
  • Motoren: Racerstar Racing Edition BR2205 2600 KV
  • Regler: Racerstar MS 35A BLHeli_S ESC
  • Propeller: Kingkong 5045 Tri-Blades
  • Empfänger: FrSky XSR
  • FPV-Kamera: Runcam Split
  • Videosender: Eachine VTX03
  • PDB: Diatone 8.3
  • LiPo: 4S 1550 mAh 75C
  • Leegewicht ohne Lipo: 380g
  • Abfluggewicht mit Lipo: 569g

Nighthawk 250 FPV Racer – Green

Naze32 6DOF Rev. 6 als Flightcontroller mit Betaflight Firmware. FrSky X4R-SB Empfänger. EMAX MT2204 2300KV Brushless Motoren an 12A ESCs. FPV-Kamera und Sender sowie einer LED Beleuchtung. Videoaufzeichnung erfolgt mit einer Mobius Action Cam.

Nighthawk 250 FPV Racer

Das Setup des Nighthawk 250 FPV Racer im Detail:

  • Rahmen: AGM Nighthawk 250 Carbon
  • Flugsteuerung: Naze32 6DOF Rev.6 mit Betaflight Firmware
  • Motoren: 4x EMAX/AGM 2204 2300 KV Brushless
  • Regler: EMAX/AGM 12A mit BEC und SimonK Firmware
  • Propeller: 5040 KingKong
  • Empfänger: FrSky X4R-SB
  • FPV-Kamera: DAL 700TVL FPV HD 1/4 Zoll CMOS
  • OSD: micro minimOSD
  • Videosender: TS5823 32 Kanal
  • LiPo: 3S 1800 mAh 30C

Update 7-2016: Dieser Racer war mein Einstieg in FPV-Racing. Der Nighthawk 250 ist nun im Ruhestand.

Nighthawk 250 FPV Racer – Blue

Dieser Nighthawk hat schon so einige Crashs wegstecken dürfen und hält prima. Fliegt sehr solide. Der Flightcontroller ist ein Naze32 Rev5 mit Betaflight Firmware. An den Armen ist eine äußerst helle LED Beleuchtung angebracht.

Nighthawk 250 FPV Racer

Das Setup des Nighthawk 250 FPV Racer im Detail:

  • Rahmen: AGM Nighthawk 250 Carbon
  • Flugsteuerung: AbuseMark AfroFlight Naze 32 Rev. 5 mit Betaflight Firmware
  • Motoren: 4x EMAX/AGM 2204 2300 KV Brushless
  • Regler: 4x dys 20A Opto 2-4S BL Heli Firmware
  • Propeller: 6040 Kingkong
  • Empfänger: FrSky X4R-SB
  • FPV-Kamera: RunCam PZ0420M-L24 2.4MM 120°3M 600TVL
  • Videosender: TS5831S 40 Kanal 25mW
  • OSD: micro minimOSD
  • LiPo: 3S 1800 mAh 30C

Purple Beast X245 Racer

Nicht gerade ein Leichtgewicht, doch Dank ordentlich Schubkraft macht das nichts 🙂 .

Purple Beast X245

Das Setup des Purple Beast X245 Racer im Detail:

  • Rahmen: X-Frame 245mm by CRoSSi
  • Flugsteuerung: SP Racing F3 mit Betaflight Firmware
  • Motoren: 4x EMAX 2205 2600 KV Brushless
  • Regler: 4x RacerStar RS30A 30A Opto 2-4S BLHeli_S Firmware
  • Propeller: KingKong 5045 Triblade
  • Empfänger: FrSky XSR
  • FPV-Kamera: Runcam PZ0420 2.8mm Linse
  • Videosender: Foxeer TM25
  • LiPo: 4S 1550 mAh 40C
  • Leegewicht ohne Lipo: 405g
  • Abfluggewicht mit Lipo: 592g

Roboterking 210 FPV Racer

Roboterking 210 FPV Racer Power Version

Das Setup des Roboterking 210 FPV Racer im Detail:

  • Rahmen: Roboterking 210
  • Flugsteuerung: MiniNaze32
  • Motoren: 4x AMAX 2204-16 2300KV
  • Regler: 4x 18A Opto BL Heli Firmware
  • Propeller: 5045
  • Empfänger: FrSky XSR
  • FPV-Kamera: Runcam Skyplus
  • Videosender: TS5813S 25mw 40 Kanal
  • LiPo: 4S 1600 mAh 50C
  • Abfluggewicht: 546g

H210 FPV-Racer

Der H210 wird mit 4S befeuert. Bei diesem Kopter habe ganz besonders darauf geachtet nur so wenige Kabelwege wie notwendig zu verlegen.  Ein Baubericht mit Bildern zum H210 gibt in meinem Blog.

H210 FPV Racer

Das Setup des H210 Racer im Detail:

  • Rahmen: H210 QAV Clone 3mm Carbon
  • Flugsteuerung: SP Racing F3 mit Betaflight Firmware
  • Motoren: 4x dys 1806 2300 KV Brushless
  • Regler: 4x dys 16A Opto 2-4S BL Heli Firmware
  • Propeller: 5045 Bullnose Kingkong
  • Empfänger: FrSky XSR
  • FPV-Kamera: Runcam Skyplus
  • Videosender: TS5813S 25mW 40 Kanal
  • LiPo: 4S 1550 mAh 40C
  • Leegewicht ohne Lipo: 309g

CP210 FPV Racer

Der CP210 FPV Racer hat eine 3mm Hauptplatte aus Carbon und ist sehr flach aufgebaut. 2204er 2300KV Brushless Motoren mit dys 20A Opto ECS sorgen mit den 5045 Bullnose Propellern von HQ für einen ordentlichen Schub.

CP210 FPV Racer

Das Setup des CP210 Racer im Detail:

  • Rahmen: CP210 von Carbon Posten
  • Flugsteuerung: Naze32 Rev6 6DOF mit Betaflight Firmware
  • Motoren: 4x AMAX 2204-16 2300 KV Brushless
  • Regler: 4x dys 20A Opto 2-4S BL Heli Firmware
  • Propeller: 5045 Bullnose HQ
  • Empfänger: FrSky X4RSB
  • FPV-Kamera: PZ0420M 600TVL
  • Videosender: TS5831S 40 Kanal 25mW
  • LiPo: 4S 1550 mAh 40C
  • Abfluggewicht: 481g

Rammus 200 FPV Racing Drone

Das eigenwillige Design des Rahmens hat mich auf den Namen „Mad Hedgehog“ gebracht.

Mad Hedgehog

Details des Rammus 200 „Mad Hedgehog“:

  • Flightcontroller: SP Racing F3 mit Betaflight
  • Motoren: Racerstar Racing Edition BR2205 2600 KV
  • Regler: Flycolor 30A Raptor BLHeli
  • Propeller: Kingkong 4045 Tri-Blade
  • Empfänger: FrSky XSR
  • FPV-Kamera: Runcam Swift
  • Videosender: Eachine ET526
  • FPV Antenne: Aomway 5.8G 4 Leaf
  • PDB: Diatone 8.3
  • LiPo: 4S 1550 mAh 40C
  • Leegewicht ohne Lipo: 325g
  • Abfluggewicht mit Lipo: 512g

Blade 200QX Rakonheli Frame Umbau

Der originale Rahmen wurde nach einem Absturz auf den Rakonheli Carbon Rahmen umgebaut. Bis auf die Propeller (Gemfan 5030) sind alle anderen Teile weiterhin Original.

Blade 200 QX

X185 Individual FPV Racer

Diesen X-Frame Racer gibt es nur 2x auf der Welt. Es ist ein Entwurf von CRoSSi.

x185_fpv_racer_09

Das Setup des X185 Racer im Detail:

  • Rahmen: X185 von CRoSSi
  • Flugsteuerung: SP Racing F3 mit Betaflight Firmware
  • Motoren: 4x dys 1806 2300 KV Brushless
  • Regler: 4x dys 20A Opto 2-4S BL Heli Firmware
  • Propeller: 4045 Bullnose Dalprop
  • Empfänger: FrSky XSR
  • FPV-Kamera: PZ0420M 600TVL
  • Videosender: TS5831S 40 Kanal 25mW
  • LiPo: 4S 1550 mAh 40C
  • Abfluggewicht: 490g

BG180 FPV Racer

bg180_fpv_racer_4s_20

Details zum BG180:

  • Rahmen: BG 180 von Banggood
  • Flugsteuerung: SP Racing F3 mit Betaflight Firmware
  • Motoren: 4x Kingkong 2205 2300 KV Brushless
  • Regler: 4x RoboterKing 20A Opto 2-4S BL Heli_S Firmware
  • Propeller: KingKong 4045 Bullnose Tri-Blade
  • Empfänger: FrSky X4R-SB
  • FPV-Kamera: PZ0420M 600TVL
  • Videosender: TS5831S 40 Kanal 25mW
  • LiPo: 4S 1550 mAh 40C
  • Gewicht: 325g
  • Abfluggewicht: 511g

AMAXinno H4 180mm

Auf den Namen Blue Hawk habe ich den AMAXinno H4 getauft. Das Grunddesign des Kopter ist blau und schwarz.


Verbauten Komponenten und technische Details im FPV Racer:

  • Flightcontroller: SP Racing F3 mit Betaflight
  • Motoren: Racerstar Racing Edition BR2205 2600 KV
  • Regler: Racerstar Labs 28A BLHeli_S ESC
  • Propeller: Kingkong 4045 Tri-Blade
  • Empfänger: FrSky XSR
  • FPV-Kamera: Runcam Swift 2
  • Videosender: Eachine VTX03
  • FPV Antenne: Aomway 5.8G 4 Leaf
  • PDB: Diatone 8.3
  • LiPo: 4S 1550 mAh 75C
  • Leegewicht ohne Lipo: 331g
  • Abfluggewicht mit Lipo: 520g

Deformation Insects 130 – The Angry Hornet

Dieser kleine Flitzer hat ordentlich Dampf. Jeder der 4 Brushless Motoren schafft 44400 U/min an einem 3S Lipo.

Deformations Insects 130

Das Setup der Angry Hornet im Detail:

  • Rahmen: Deformations Insects 130mm Frame
  • Flugsteuerung: Naze32 6DOF Rev.6 Firmware
  • Motoren: 4x Eachine 1104 BG1104 4000KV Brushless
  • Regler: 4x dys 16A Opto 2-4S BL Heli Firmware
  • Propeller: 3020
  • Empfänger: FrSky XSR
  • FPV-Kamera: 600TVL 1/4 1.8mm CMOS FPV 170 Degree Wide Angle Lens
  • Videosender: TS5813S 5.8G 25mW 40CH
  • LiPo: 3S 800 mAh 30C
  • Abfluggewicht: 180g

KingKong FlyEgg 130

Kingkong FlyEgg
  • Rahmen: KingKong FlyEgg 130mm
  • Flugsteuerung: Piko BLX
  • Motoren: 4x XT1104 7500KV Brushless
  • Regler: 4in1 10A BL_Heli
  • Propeller: 2080
  • Empfänger: FrSky XM
  • FPV-Kamera: 800TVL 150 Degree Wide Angle Lens
  • Videosender: 16CH 25mW
  • LiPo: 2S 550 mAh 80C

Blade NanoQX

Agiler Indoor-Kopter mit nur 17g Abfluggewicht. Bei wenig Wind kann er auch Outdoor geflogen werden.

Blade NanoQX

(* = Affiliate/Werbelink)

Kommentare

2 Antworten zu „Matthias aka luftKNIPSER“

  1. Michael Christmann

    Hallo Mathias,
    sehr beeindruckende Kopter-Flotte, alle Achtung.
    In der Beschreibung vom 350 QX steht, das du einen Immersion verbaut hast. Auf dem Bild ist davon nichts zu sehen, weder Sender noch Antenne.
    Ich möchte mir den gleichen Sender besorgten und einbauen und wäre für ein Einbau-Tipp dankbar.
    Taugt der Sender? Hast du einen Tipp für einen Empfänger-Monitor?
    Danke und frohe Ostern,
    Michael

    1. Hallo Michael,

      ein Einbaubericht zum FPV Set am Blade 350QX habe ich auf http://www.luftknipser.de/blade-350-qx/fpv-first-person-view-am-blade-350qx-installiert/ geschrieben.

      Soweit ich mich erinnere, hast du ein Gimbal am Blade 350QX dran. In diesem Fall würde ich von der Kamera das Videosignal abgreifen und dann per Immersion RC 5.8 GHz Videosender übertragen. Eine Anleitung dazu findest du unter http://www.luftknipser.de/blade-350-qx/fpv-live-bild-uebertragung-gopro-hero-3/

      Als Bodenstation verwende ich den ImmersionRC Duo 4.1 Empfänger mit einem billigen eBay Monitor für um die 25 Euro. Ich mache die Tage mal ein paar Bilder davon.
